導電滑環接線方式描述

導電滑環接線方式描述

        導電滑環是一種連接固定和旋轉設備并起到旋轉傳輸電流和信號的精密電氣元件，它是利用旋轉環的滑動接觸，電磁的耦合，使得固定支架、旋轉部件跟滑環固定端完成電能和信號的傳遞。導電滑環之所以是非常精密的機械部件，是因?yàn)樗前惭b在設備上的，可以說它是整個系統的旋轉中心，所以在安裝上和接線引線上需要非常慎重地去對待，一旦安裝不到位或者接線錯誤，輕則損壞滑環，嚴重地會影響整個系統設備的應用。很多用戶在咨詢滑環時就會問到，有沒有相應的接線圖？答案是有的，我們一般外形圖上可以添加上接線圖，指引用戶更好、更全面的安裝導電滑環。

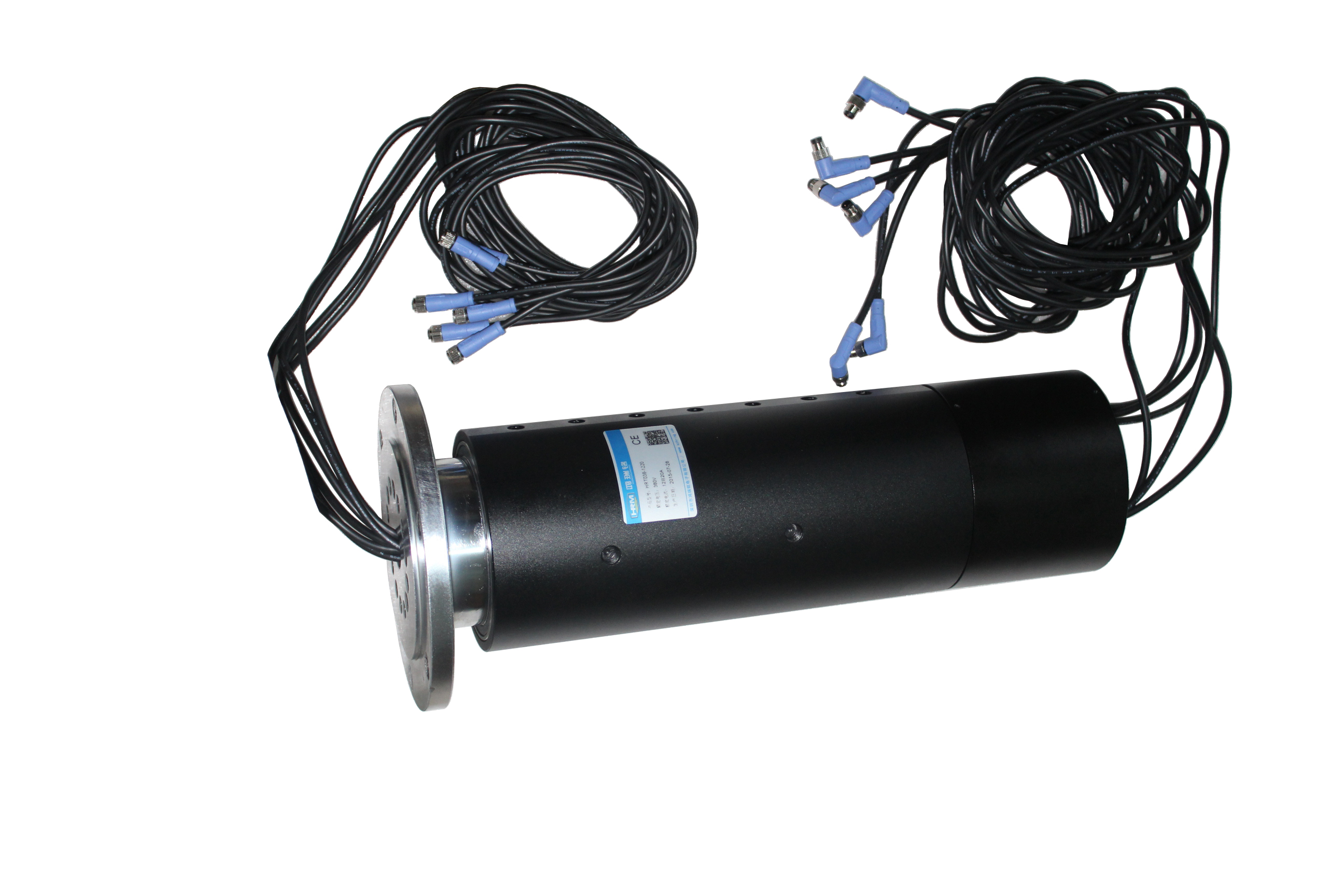

        導電滑環的接線方式跟其外形尺寸和結構有很大的關系，通?；h(huán)分為幾種比如過孔式的滑環、法蘭式的、分體式的等等，一般過孔式的滑環，接線方式都是從滑環的兩端出線，轉子中心軸的端面引出線來，如果通路數非常多，會有兩三個橢圓形出線孔，定子端出線一般是側邊的端面上引出線，通常為1～2個橢圓形出線孔。如果是法蘭式的，定子端和轉子端都可以從滑環的正中間引出線來，假如滑環比較大，還可以從側面引出線。分體式的滑環較前兩者不一樣，分體式的滑環轉子端出線是中心軸的軸壁上出線，定子端就是從側面的刷架上引出線來了，分體式的出線方式跟以前的傳統碳刷滑環出線方式相同。除了這些之外，有一種不是引線，而是用接線柱的形式去傳輸電流的，這種適用于大電流和超大電流滑環。接線柱形式的引線方式有一種端子接口式的，其實就是把滑環內部導電焊接連接到電路板上，電路板起到一個連接的中介，這樣既然能節省空間，又能簡化安裝方式。

        總之，導電滑環的接線方式因不同的結構設計而異，而滑環的內部結構又是按照用戶的實際需求參數而定的，參數不同滑環的內部結構是不同的，所以用戶在咨詢時一定要把詳細的工作參數提供給到滑環廠家，最好能有清晰的安裝3D圖，以便能設計出一款合適的滑環。
